ボルフォース：各機器仕様・寸法

統括管理コンピューターシステム VORFORCE 統括管理コンピューターシステム VORFORCE

※こちらの機器は販売終了いたしました

VORFORCE®ボルフォース

各機器仕様・寸法

VORFORCE

  • 遊動サーバー

  • アナウンスBOX

  • UPS　事務所端末用

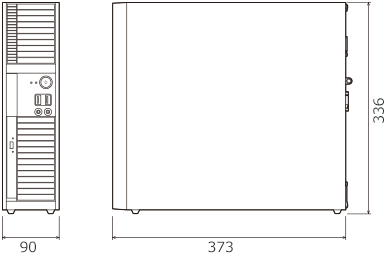

  • 事務所用端末

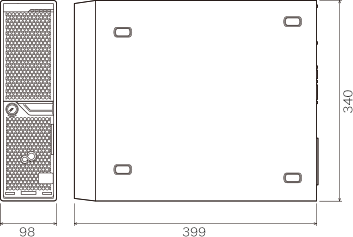

  • 店舗サーバー

  • UPS 店舗サーバー

  • G2サーバー

  • 指紋認証装置

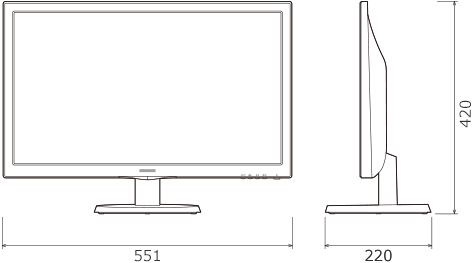

  • 液晶ディスプレイ

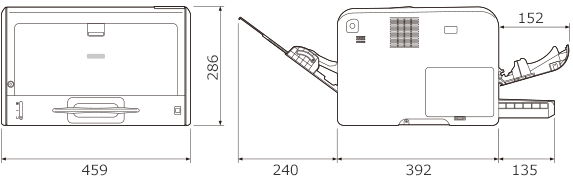

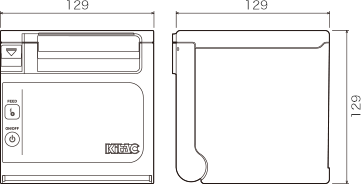

  • プリンター

  • カウンター端末 KOC-07-2VF

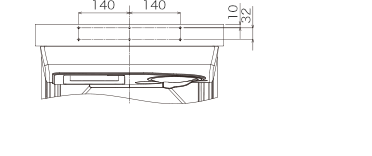

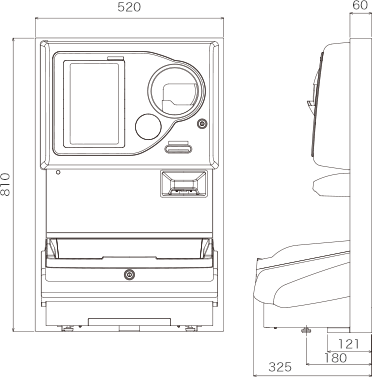

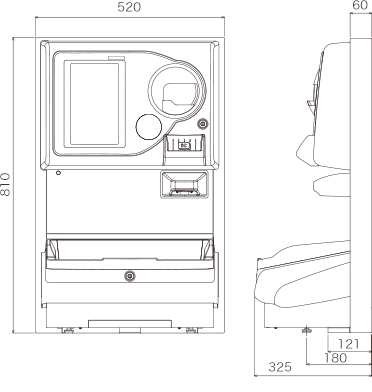

島設置型玉計数機 KTJ-10-1

  • KTJ-10-1/CR 会員（ICカード）対応

  • KTJ-10-1/ZR 会員（磁気カード）対応

●上図は会員(ICカード・磁気カード)対応、余り玉返却装着時のものになります。

仕様
外形寸法 W520 × D325 x H810 mm
重量 約34kg
電源 AC100V ± 10％　50/60Hz
消費電力 約28W（待機時）　約112W（最大時）
表示器 タッチパネル付カラー液晶
チケット用ロール紙 幅：58mm　外径：120mm
※専用のロール紙をご利用ください。
計数速度 約21,000個/分
ホッパー容量 約6,000個
ホールコンピューター
出力		 比率
1：1、10：1、25：1、40：1、100：1
パルス幅
50ms、75ms、100ms、150ms
出力回路
無電圧接点出力
環境条件 温度0～40℃　湿度20～80％
※但し、結露なきこと
設置方法 屋内にて水平設置

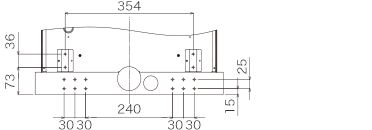

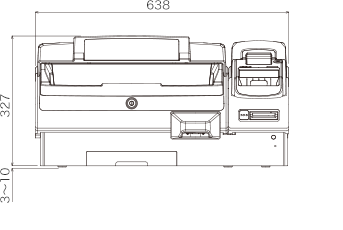

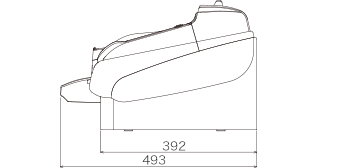

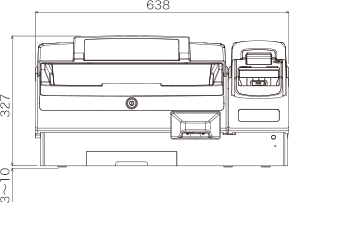

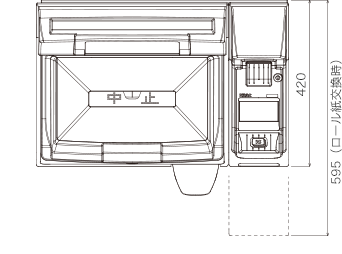

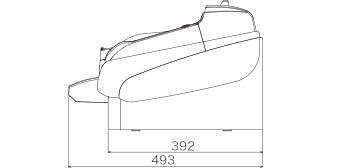

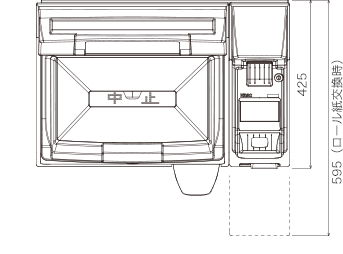

据置型玉計数機 KYJ-10-1

  • KYJ-10-1/CR 会員（ICカード）対応

  • KYJ-10-1/ZR 会員（磁気カード）対応

●上図は会員(ICカード・磁気カード)対応、余り玉返却装着時のものになります。

仕様
外形寸法 W638 × D493※1 x H337 mm※2
※1：余り玉返却口装着時　※2：最大時
重量 約29kg
電源 AC100V ± 10％　50/60Hz
消費電力 約22W（待機時）
約104W（最大時）
表示器 タッチパネル付カラー液晶
6桁LED数字表示器
チケット用ロール紙 幅：58mm 外径：120mm
※専用のロール紙をご利用ください。
計数速度 約21,000個/分
ホッパー容量 約6,000個
ホールコンピューター
出力		 比率
1：1、10：1、25：1、40：1、100：1
パルス幅
50ms、75ms、100ms、150ms
出力回路
無電圧接点出力
環境条件 温度0～40℃ 湿度20～80％
※但し、結露なきこと
設置方法 屋内にて水平設置

チケット発行機 KTK-20-1

  • KTK-20-1/C 会員（ICカード）対応

  • KTK-20-1/Z 会員（磁気カード）対応

仕様

外形寸法 W151x D425x H303mm
重量 約7.0kg
電源 AC100V ± 10％　50/60Hz
消費電力 約10W(待機時)　約25W(最大時)
表示器 タッチパネル付カラー液晶
チケット用ロール紙 縦58mm　外径80mm
※専用のロール紙をご利用ください。
環境条件 温度0～40℃　湿度20～80％
※但し、結露なきこと
設置方法 屋内にて水平設置

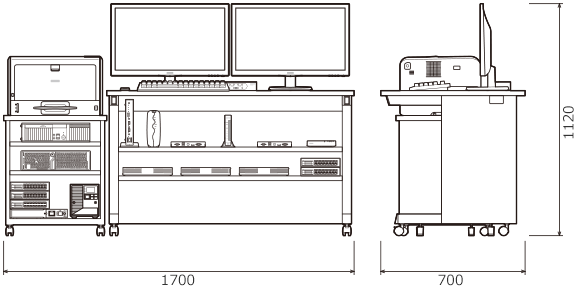

  • VORFORCE®全体図 CPUBOX + OAデスク

    ●デュアルモニターはオプションです。
    ●使用電源回路は必ずホールコンピューター専用で100V/20A以上を2回路設置してください。

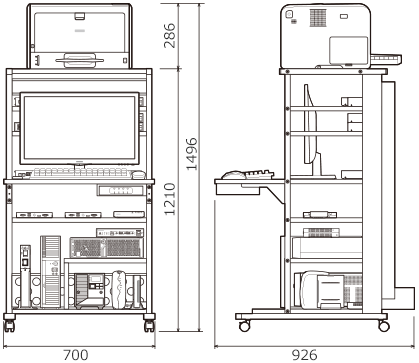

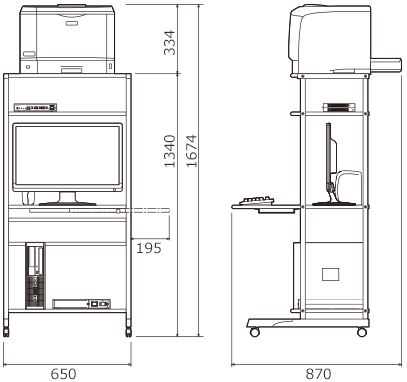

  • VORFORCE®全体図 システムラック

    ●使用電源回路は必ずホールコンピューター専用で100V/20A以上を2回路設置してください。

  • VORFORCE®　Webモデル全体図

  • Webサーバー

  • ジャーナルプリンター

  • バーコードスキャナー

  • キタックカードR/W

  • 暗証番号テンキー

玉再プレイ機 KTR-02-1

仕様※太字は初期設定です。
補給方式 自動補給
補給口 2ヶ所（ジャバラ2本）（16Φまで可）
補給タンク容量 約1,500玉
払出速度 最大約30玉/秒
表示器 タッチパネル付5.7インチカラー液晶
払出数 125、250、500、1000、残り全部
ホールコン出力幅 50、75、100、150（ms）
ホールコン出力比 1：1、10：1、20：1、25：1、40：1、100：1
ホールコン出力タイミング 10〜100％
ホールコン出力回路 無電圧接点出力
断線抵抗
（ホールコン出力）		 なし、1k、1.8k、10k（Ω）
重量 約40kg
入力電圧 AC100V ± 10％　50/60Hz ± 1％
消費電力 約15W（待機時）　約75W（最大時）
環境条件 温度0〜40℃　湿度20〜80％
※但し、結露なきこと
設置方法 屋内にて水平設置
セキュリティ 遊技場自動サービス機工業会
2009年セキュリティ基準適合

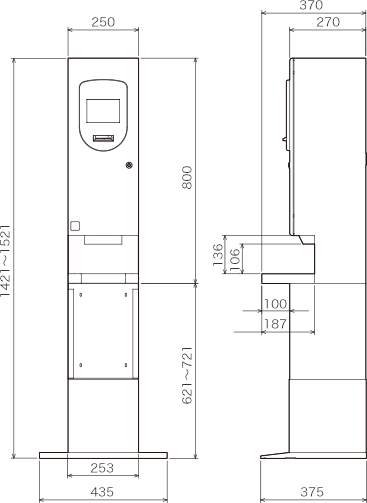

メダル再プレイ機 KMR-02-1

仕様※太字は初期設定です。
補給方式 手動補給、自動補給
補給口 扉内前面1ヶ所（手動）　背面1ヶ所（自動）
補給タンク容量 約4,000枚（25Φ）
約2,000枚（30Φ）
払出速度 最大約600枚/分（25Φ）
最大約450枚/分（30Φ）
表示器 タッチパネル付5.7インチカラー液晶
払出数 50、100、150、200、残り全部
ホールコン出力幅 50、75、100、150（ms）
ホールコン出力比 1：1、5：1、10：1、25：1、50：1、100：1
ホールコン出力タイミング 10〜100％
ホールコン出力回路 無電圧接点出力
断線抵抗
（ホールコン出力）		 なし、1k、1.8k、10k（Ω）
重量 約40kg
入力電圧 AC100V ± 10％　50/60Hz ± 1％
消費電力 約15W（待機時）　約75W（最大時）
環境条件 温度0〜40℃　湿度20〜80％
※但し、結露なきこと
設置方法 屋内にて水平設置
セキュリティ 遊技場自動サービス機工業会
2009年セキュリティ基準適合
  • ※単位は全てｍｍです。
  • ※記載の内容は予告なく変更する場合があります。
  • ※事故防止のため、アース（接地）は確実に行ってください。
