プレート式データ表示器 ジャグナビⅣ

スロットコーナーに活気あふれる輝きを。 jugnaviⅣ
スロットコーナーに活気あふれる輝きを。 jugnaviⅣ

スロットコーナーに活気あふれる輝きを。

ボーナス間のゲーム数、BB回数、RB回数を表示するだけでなく、
斬新なデザインと新しい機能がスロットコーナーをにぎやかに演出します。

※旧JUGNAVI シリーズの制御BOXは使用できませんのでご注意ください。

jugnavi Ⅳジャグナビフォー

製品特長

いままでにない立体的な球体ランプが搭載され様々な演出を行います。

帽子が駆動

BB時にイルミネーションがランニングしコーナーをにぎやかに演出します。

玉箱イルミで持ち玉を表現

機能

表示データ

BB回数、RB回数、ボーナス間のゲーム数

BR比率表示

BB/RB回数の比率を表示可能

製品仕様

  • 外形寸法図

    • 表示ランプの詳細
    • ①GOGO！ランプ

      ボーナス中に点灯

    • ②BB表示部

      BB回数の表示

    • ③スタート表示部

      ボーナス間のゲーム数の表示

    • ④RB表示部

      RB回数の表示

    • ⑤帽子ランプ

      イルミネーション表示

    • ⑥球体ランプ

      イルミネーション表示

    ●単位は全てmmです。

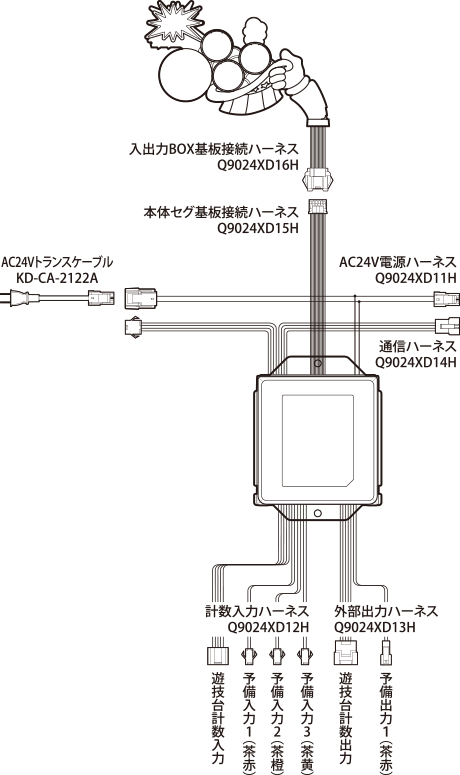

  • 接続例

仕様

型番 PD-40J（入出力BOX付）
電源電圧 AC24V（50/60Hz共用）
最大消費電力 25VA
使用温度範囲 0〜40°C
重量 約1.8Kg
外形寸法 521(W)×357(H)×150(D)mm

オプション一覧表

型番 品名
KD-CA-2123 AC24V延長ケーブル
KD-CA-2124 シリアル延長ケーブル
KD-CA-1531 6P-8P変換ケーブル
KD-CA-2431 8P-6P変換延長ケーブル(1m)
PDOP-ST300-2 PDスタンドキット
EQRC-DS1-P 設定用リモコン
EQTR-SP350PD トランス 300VA

※風俗営業等の規制及び業務の適正化等に関する法律施行規則に準ずる設置を行なってください。
※記載の内容は、改良などのため、予告なく変更する場合があります。
